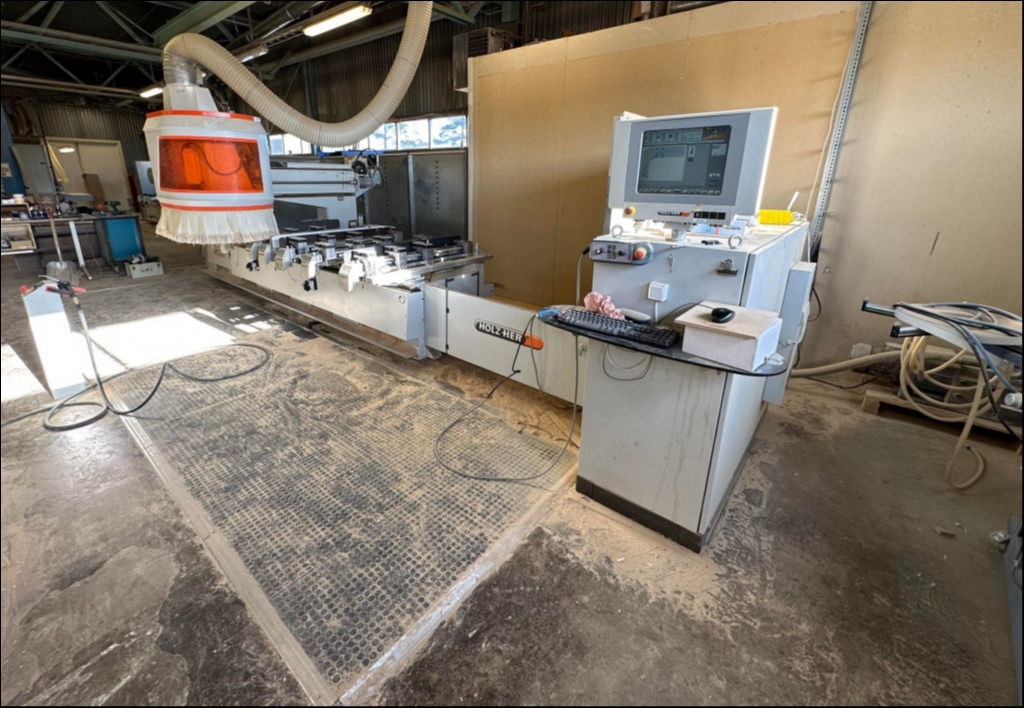

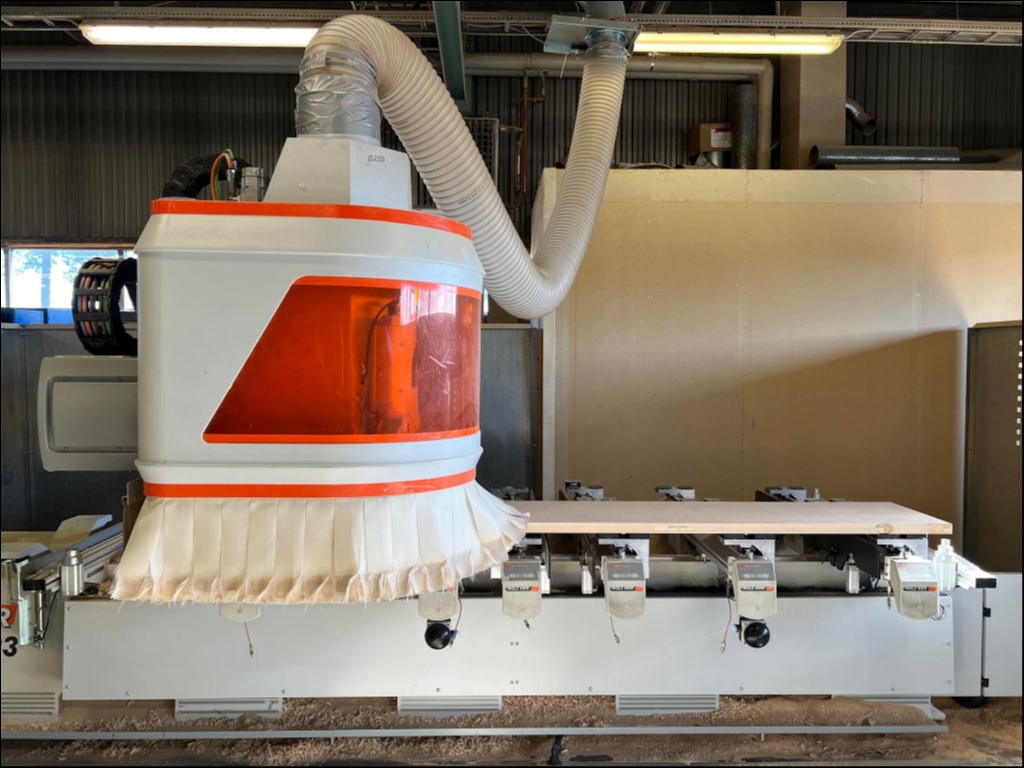

HolzHer

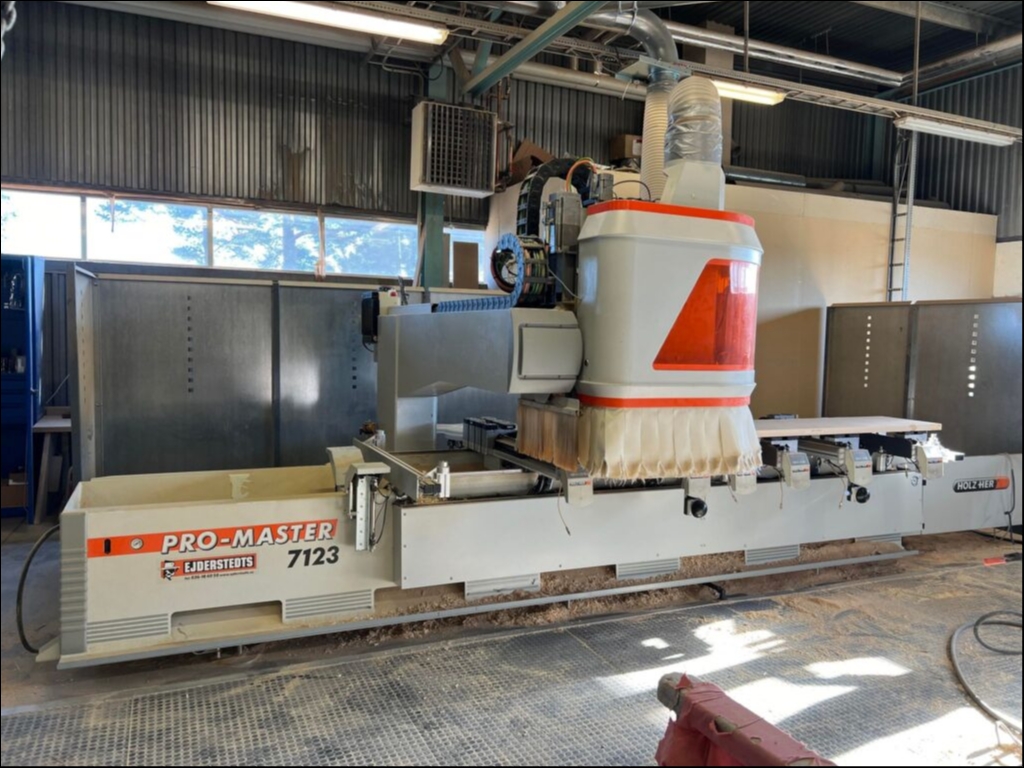

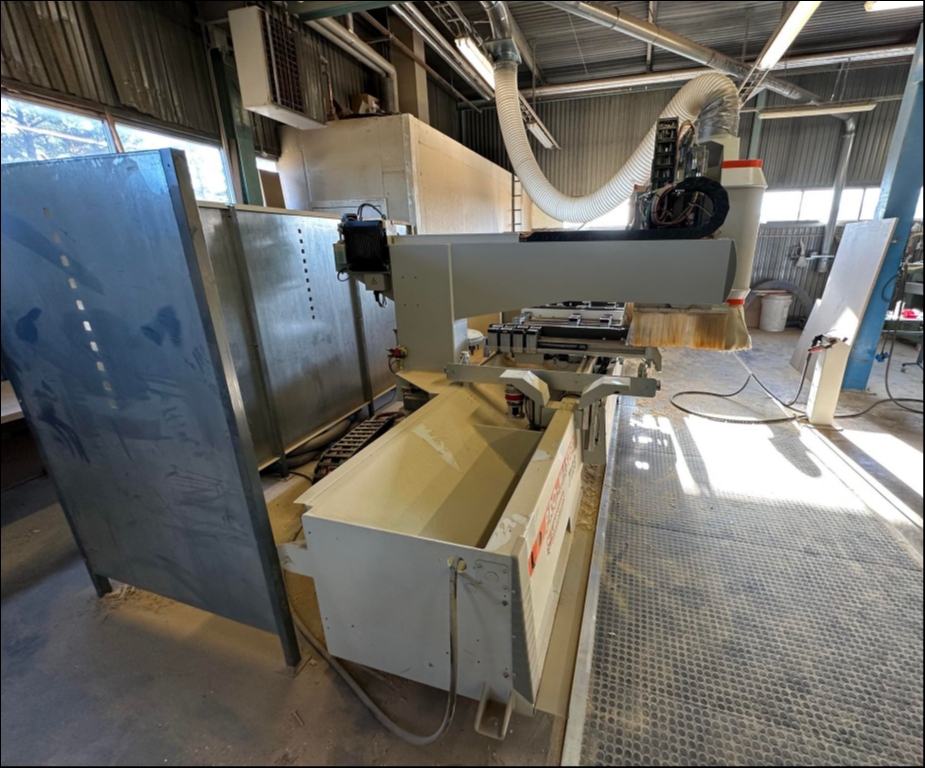

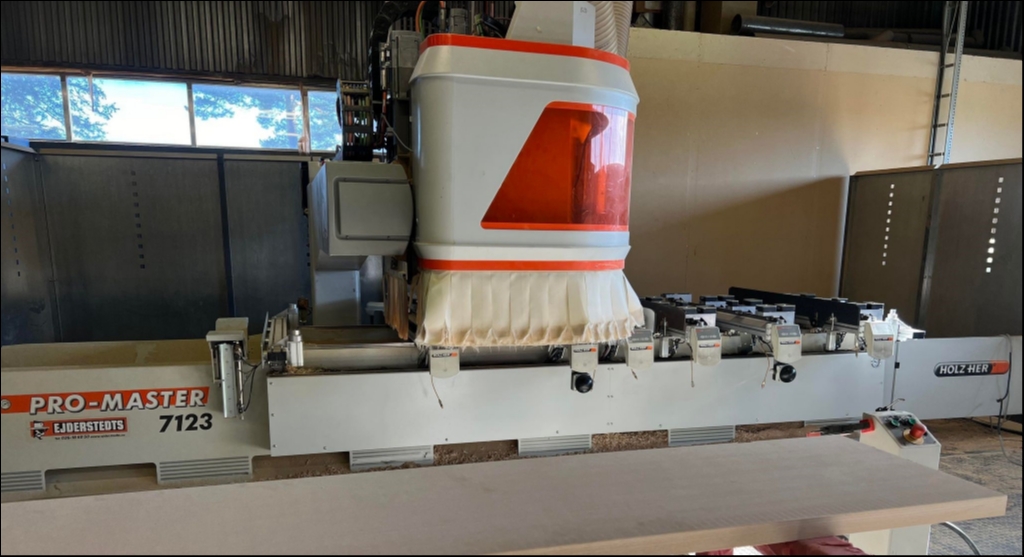

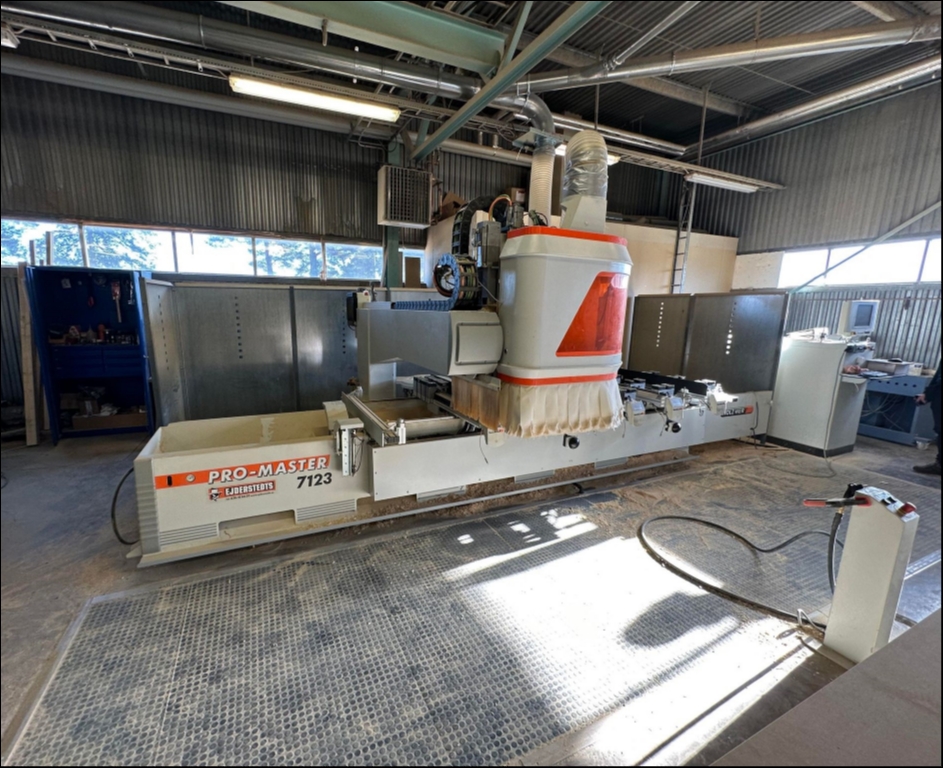

Model --- Pro-Master 7123K

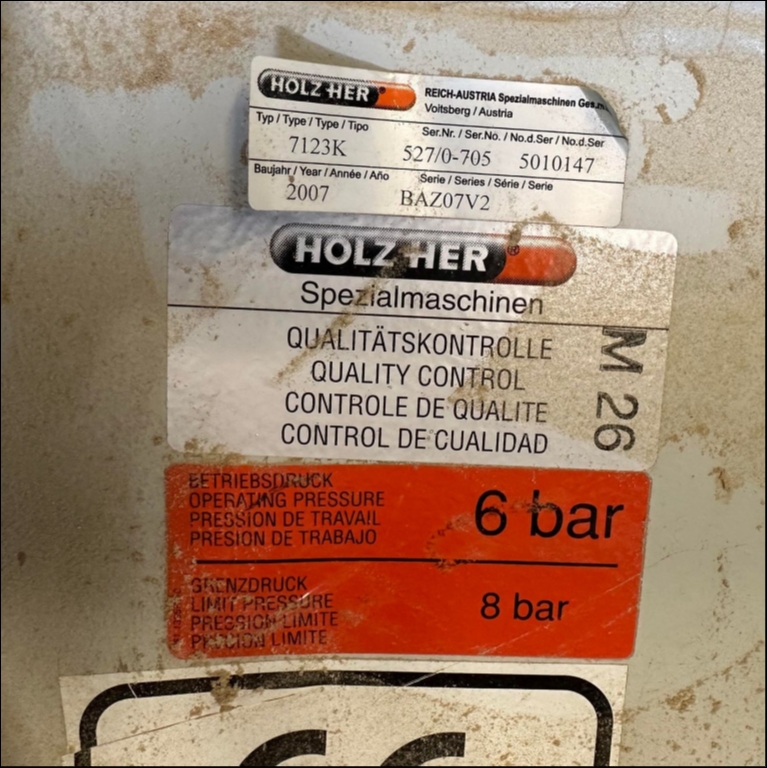

Nr --- 527/0-705 5010147
Rp --- 2007
Prod --- RFN

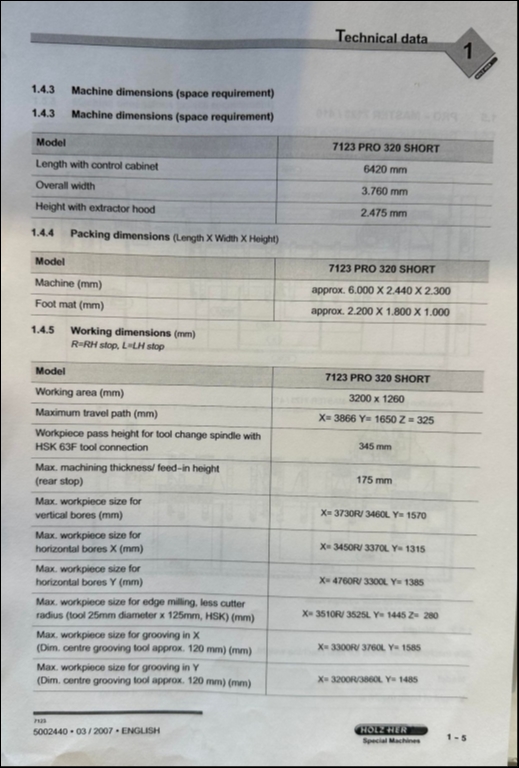

Stol roboczy --- 3200 x 1260 mm

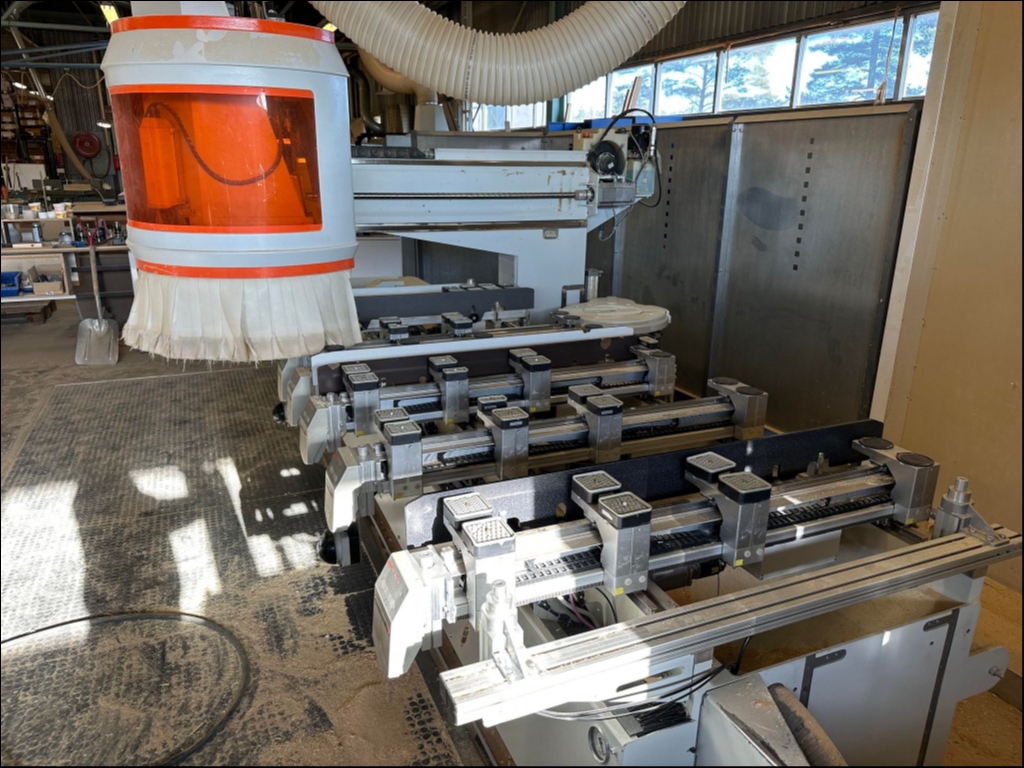

Liczba trawersow --- 6 szt.
Regulacja belek sterowana silnikiem

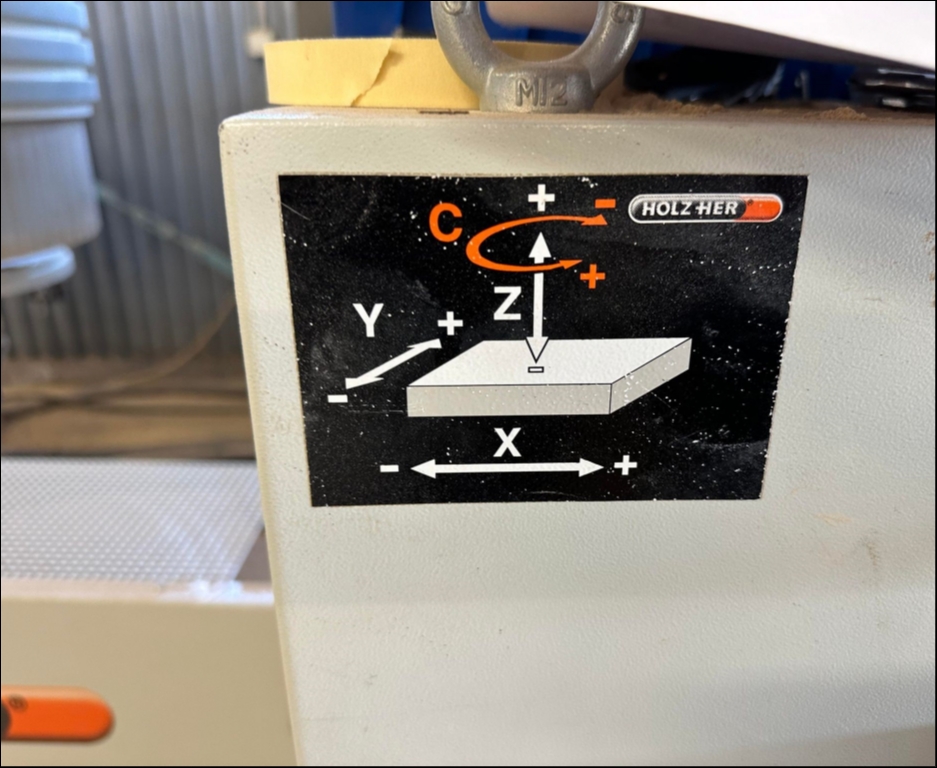

Zakres roboczy osi X --- 3866 mm
Zakres roboczy osi Y --- 1650 mm
Zakres roboczy osi Z --- 325 mm
Zakres roboczy osi C --- 0-380 stopni
Max.wysokosc przedmiotu obrabianego przy wymianie narzedzi, wrzeciono z przylaczem narzedziowym HSK 63F --- 345 mm
Max. grubosc obrobki/wysokosc posuwu (ogranicznik tylny) --- 175 mm
Max.wielkosc detalu do frezowania krawedzi, mniejszy promien frezowania (srednica narzedzia 25 mm x 125 mm, HSK) --- X=3510R/ 3525L mm Y=1445 mm Z=280 mm
Max.wielkosc detalu do rowkowania w X (wymiary rowkow srodkowych ok. 120 mm) --- X=3300R/3760L mm Y=1585 mm
Max.wielkosc detalu do rowkowania w Y (wymiary rowkow srodkowych ok. 120 mm) --- X=3200R/3860L mm Y=1485 mm

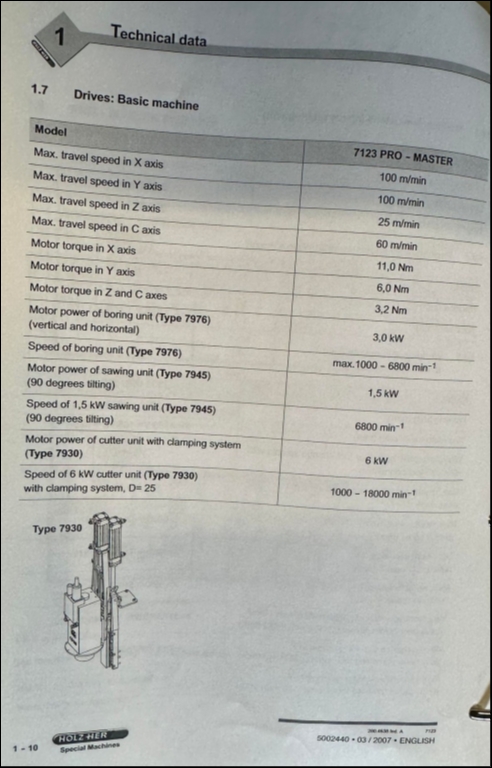

Szybkosc w osi X,Y --- 100m/min
Szybkosc w osi Z --- 25 m/min
Szybkosc w osi C --- 60m/min

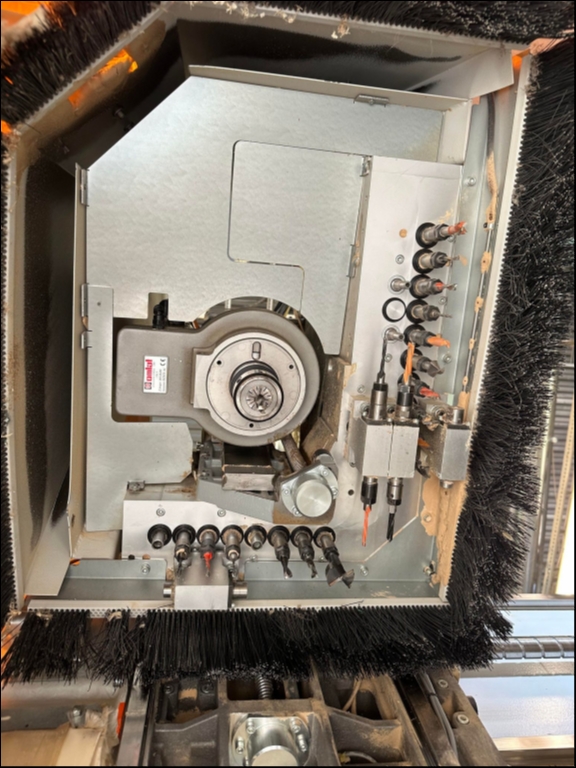

Agregat frezujacy pionowy --- 1 szt.
Silnik/moc --- 6 kW
Obroty --- 1000-18000 obr/min

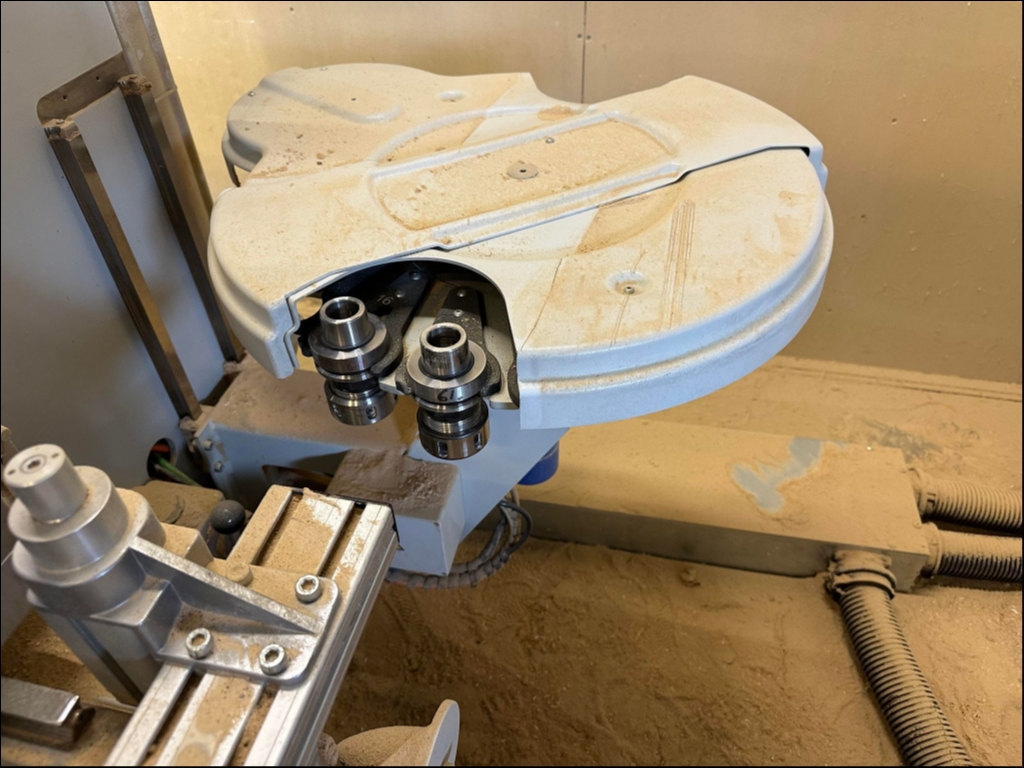

Magazynek narzedzi --- 12 szt.
Uchwyt narzedzia --- HSK

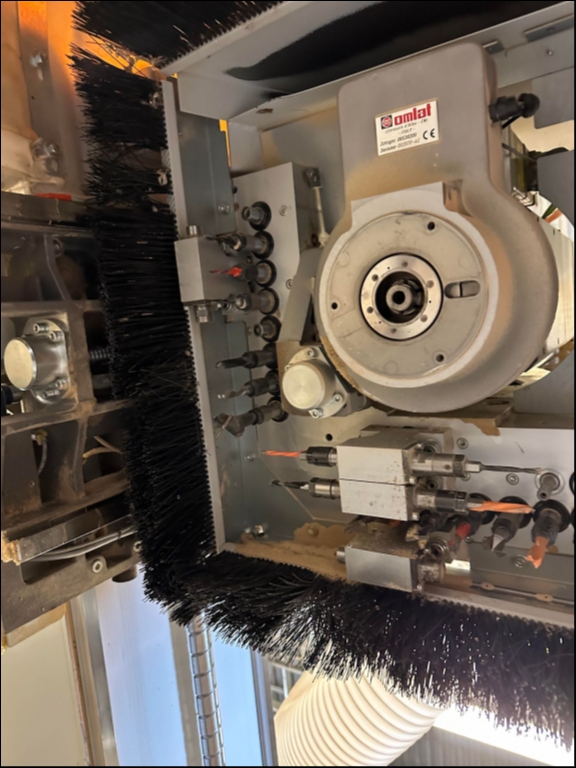

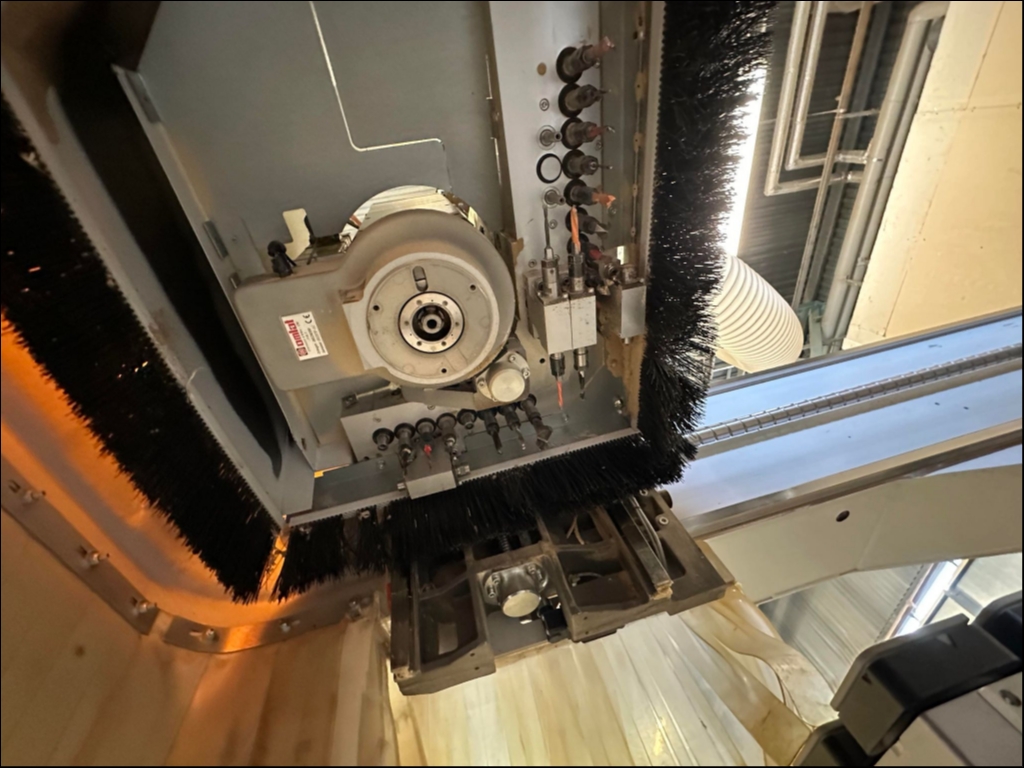

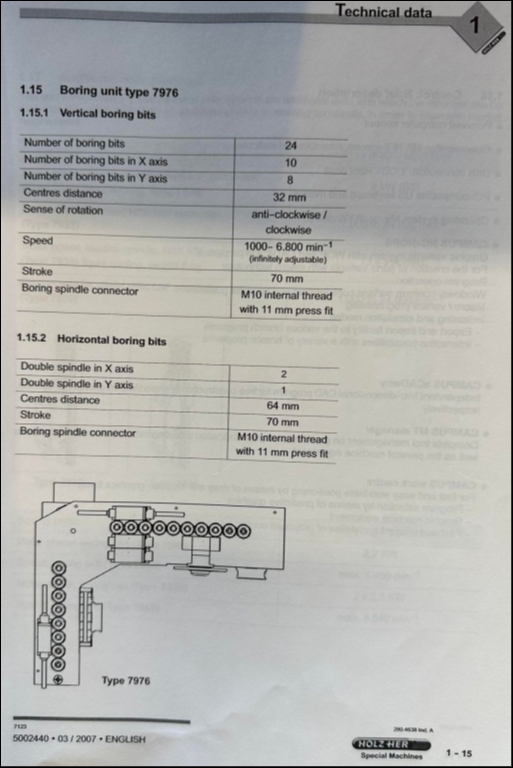

Agregaty wiercace:
Silnik/moc --- 3 kW
Ilosc wiertel pionowych --- 24 szt.
Os pionowa X --- 10 wrzecion
Os pionowa Y --- 8 wrzecion
Odleglosc miedzy wrzecionami --- cc 32 mm
Os pozioma X --- 3 x 2 wrzecion
Os pozioma Y --- 1 x 2 wrzecion

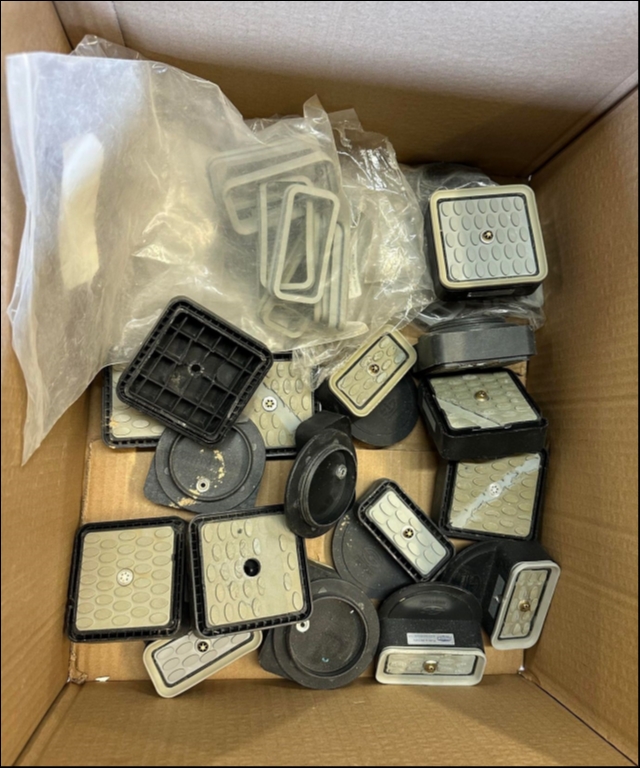

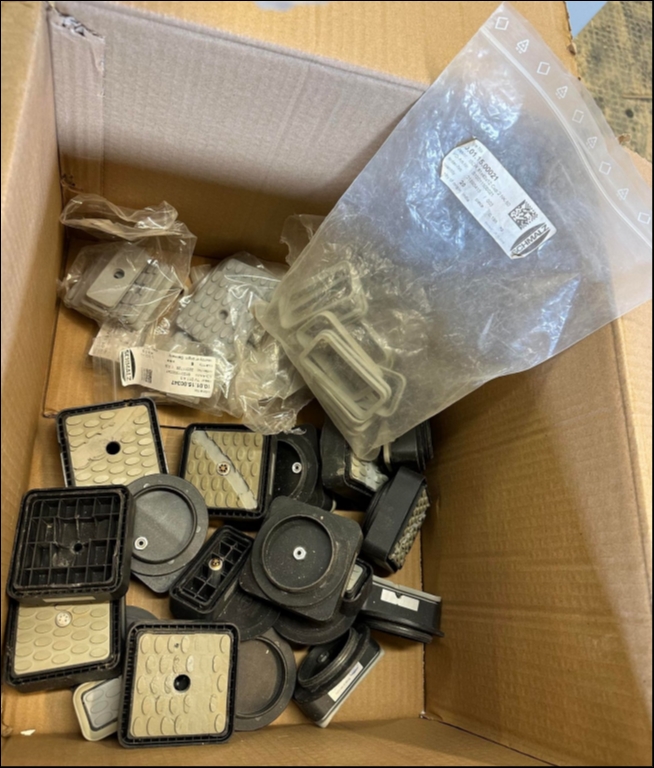

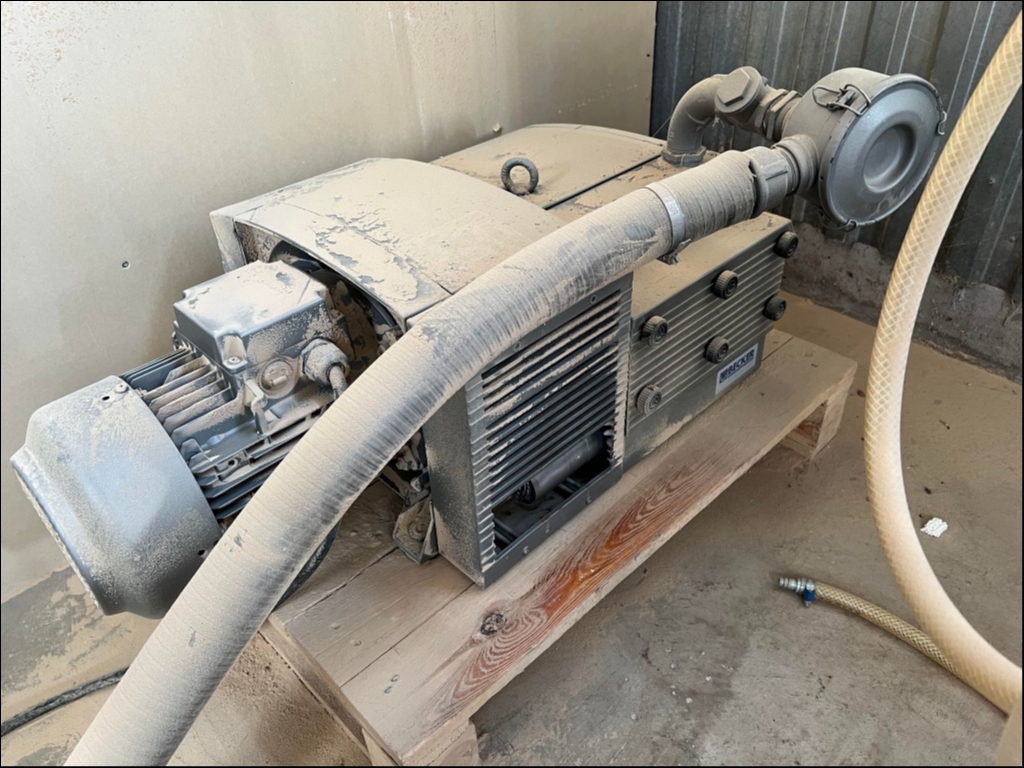

Pompa vacum Becker silnik/moc --- 3 kW

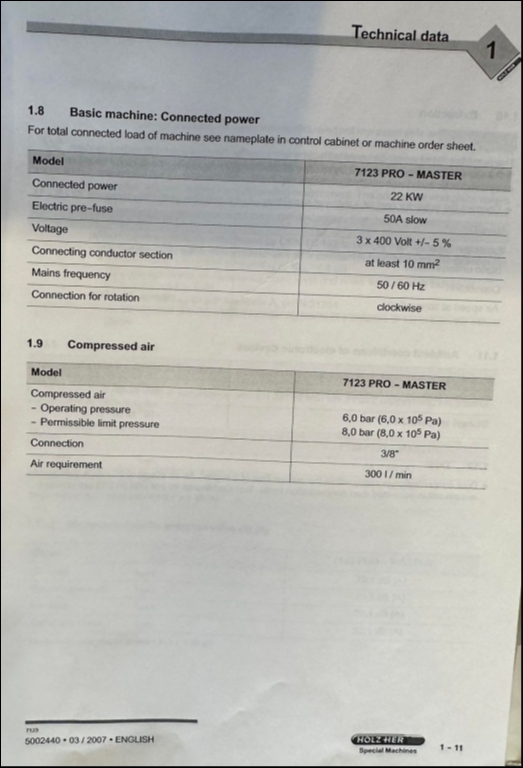

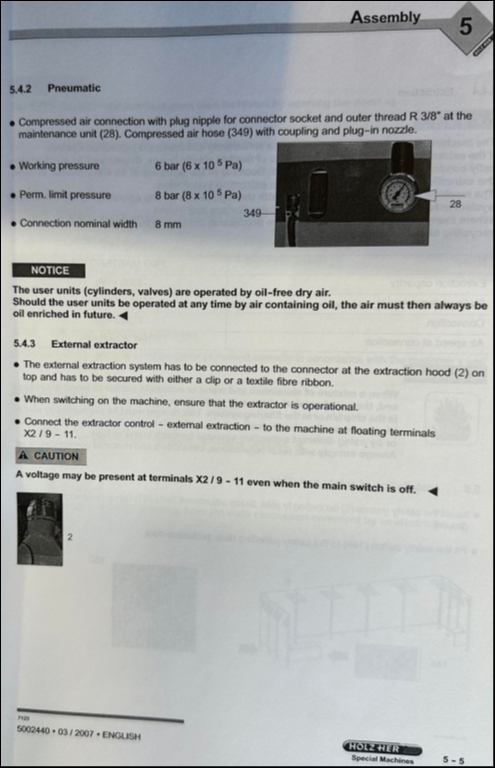

Sprężone powietrze
Cisnienie robocze --- 6,0 bar
Dopuszczalne ciśnienie podstawowe --- 8,0 bar
Zapotrzebowanie powietrza --- 300 l/min

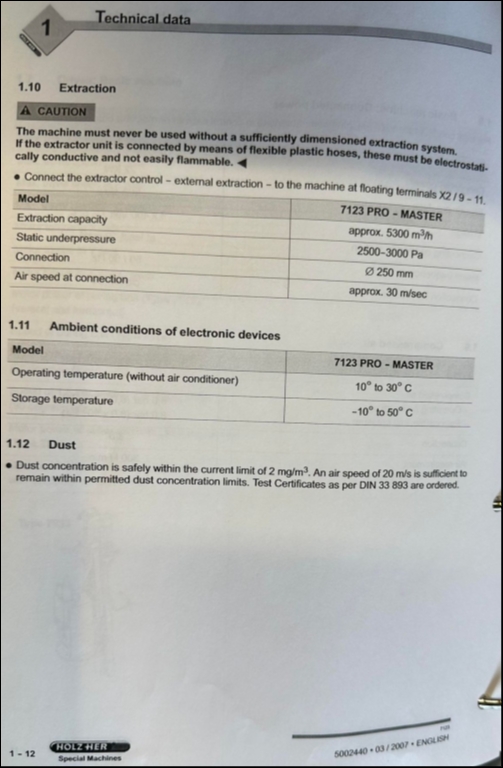

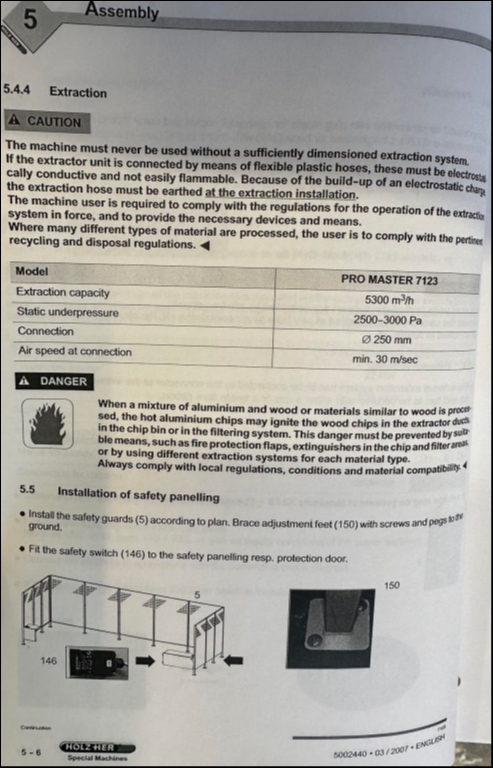

Wydajność odsysania --- ok. 5300 m3/h
Srednica oddciagu --- ø 250 mm

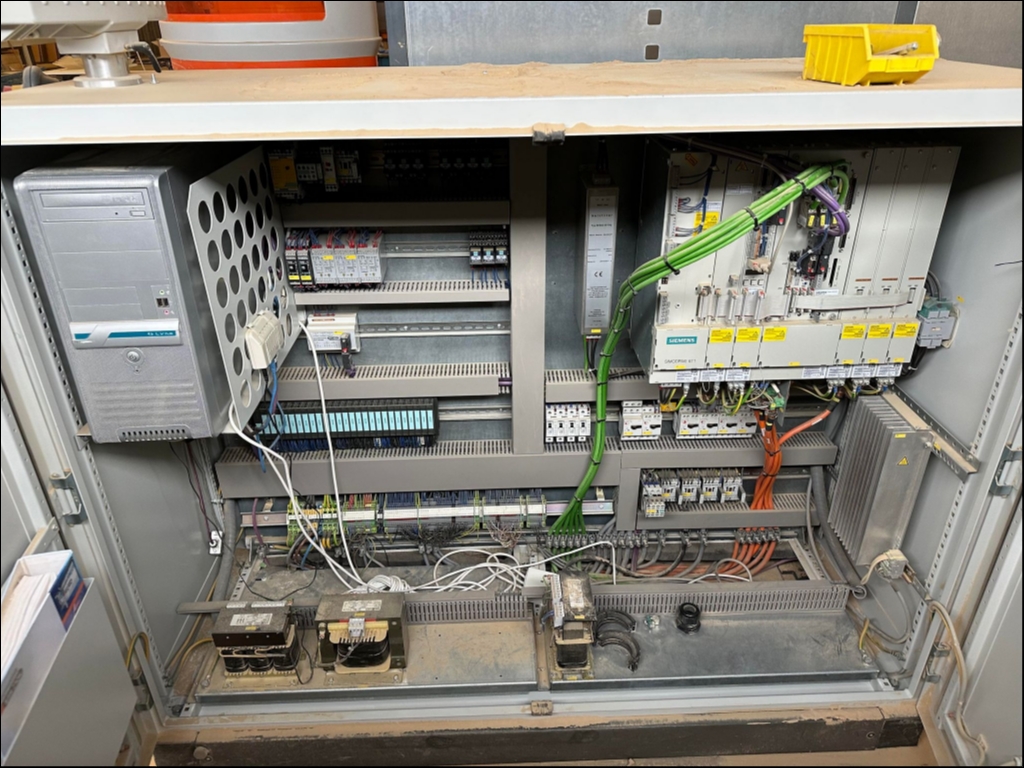

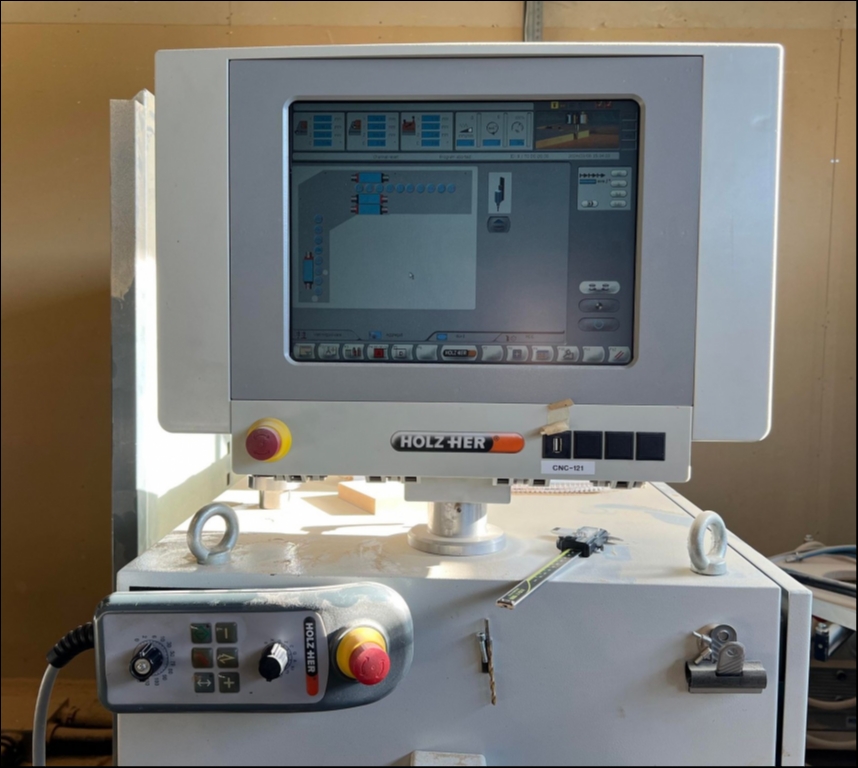

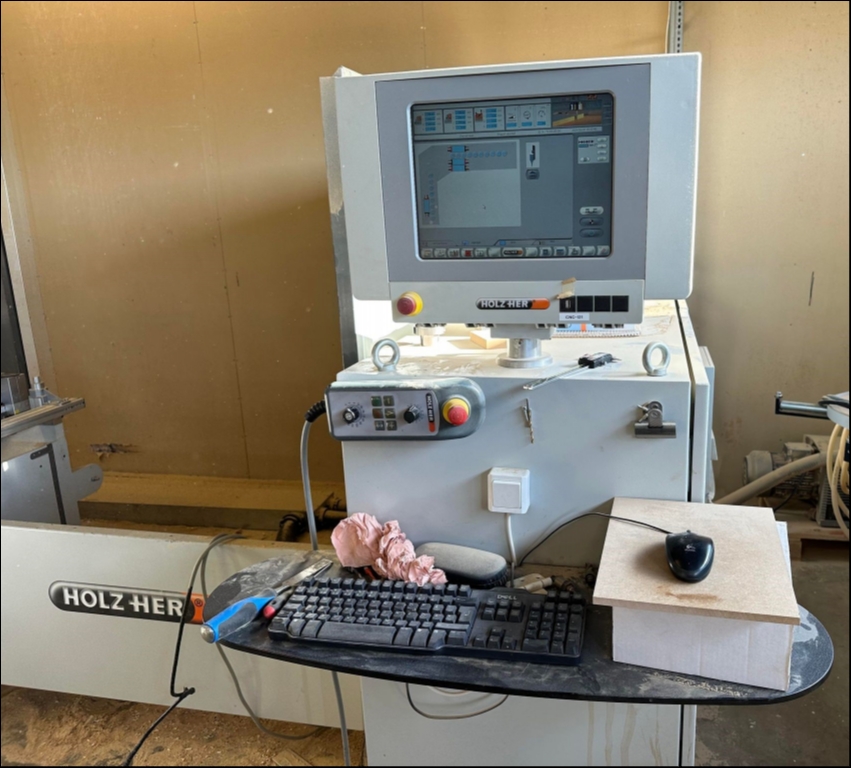

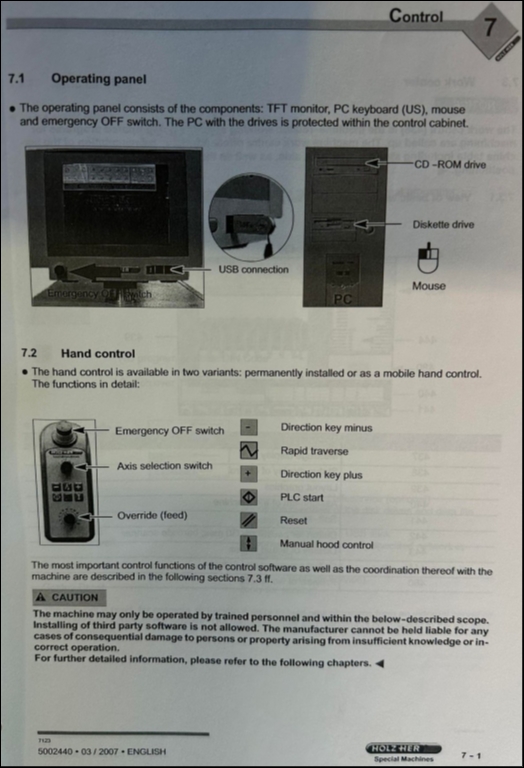

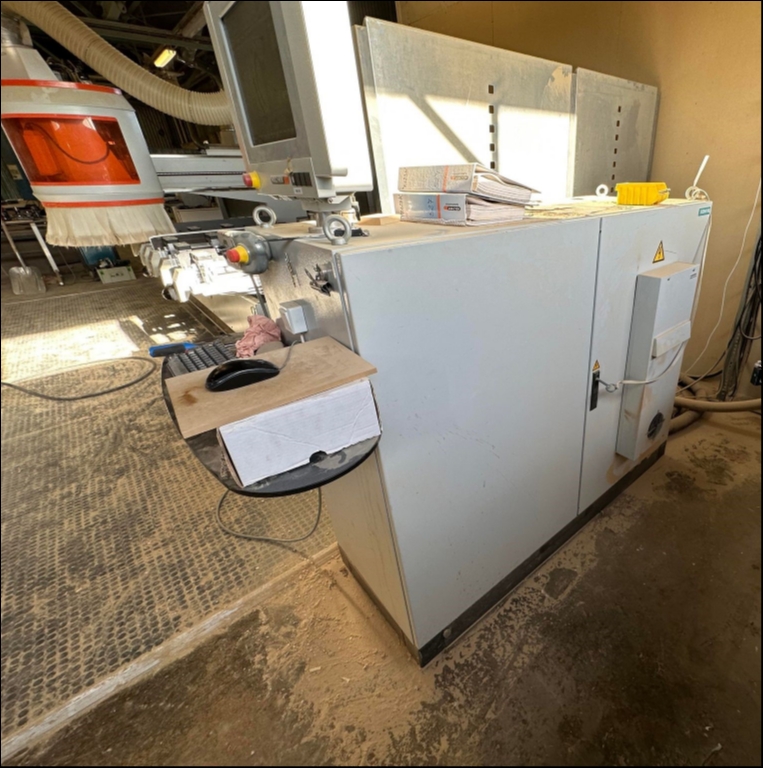

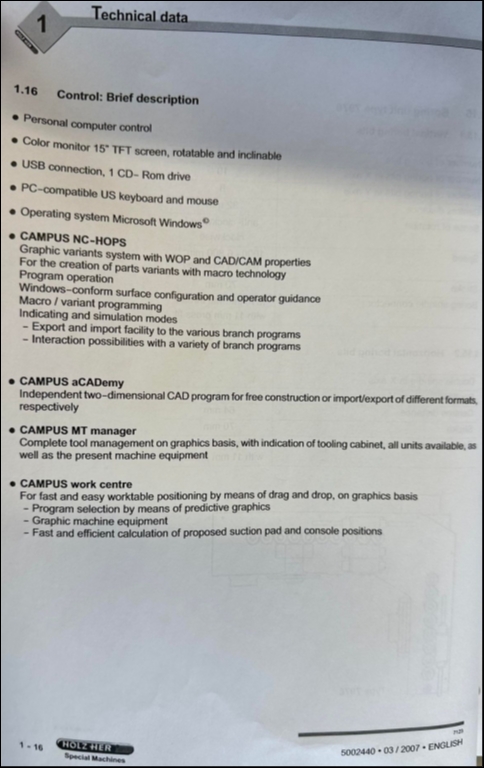

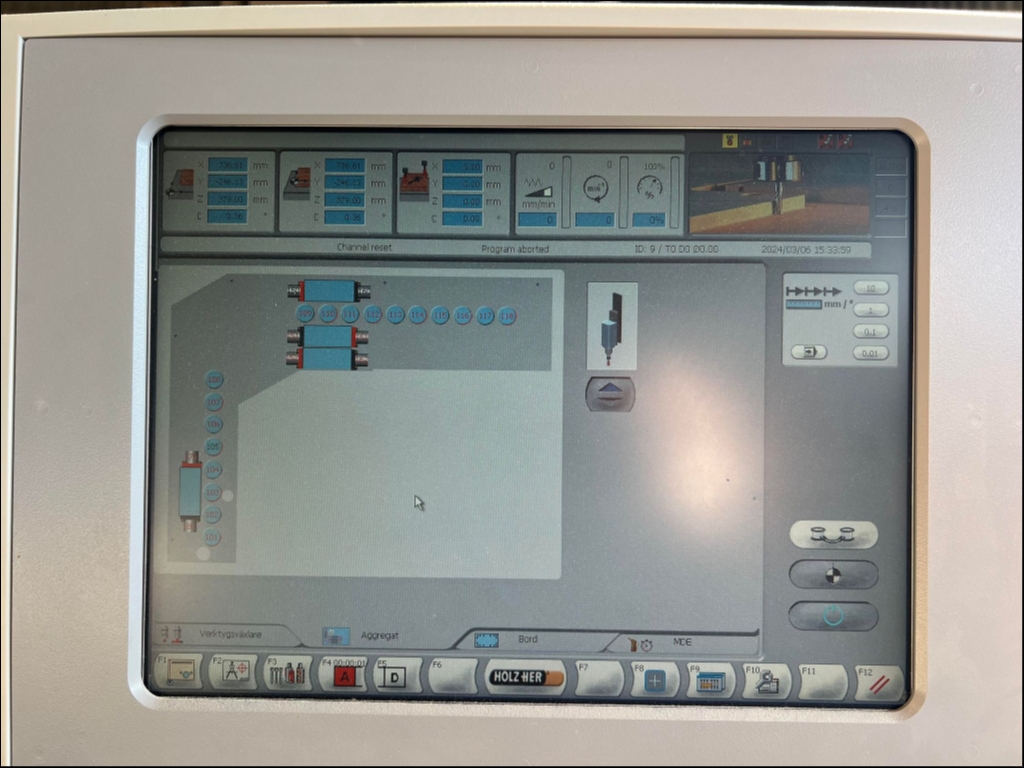

Sterowanie --- Program Campus NC-HOPS
System operacyjny --- Microsoft Windows
System wariantów graficznych --- HOP i CAD/CAM
Niestandardowa konfiguracja powierzchni systemu Windows i wskazowki dla operatora
Programowanie makr/wariantow
Tryby wskazan i symulacji
Mozliwosci eksportu i importu roznych programow
Mozliwosci interakcji z roznymi programami
aby utworzyc podwarianty za pomoca techniki makro.
Zasilanie --- 400V/22Kw/50Hz/3faz
Wymiary maszyny:
Dlugosc --- 6420 mm
Szerokosc --- 3760 mm
Wysokosc --- 2475 mm
Waga --- 4200 kg
FILM: https://youtu.be/TuDGXPVvuqA?si=mW6Gu_feiE8pJxPm
Cena (Vat-0%) --- 35 000 EURO w cenie demontaz i zaladunek
